X20CS1070/X20CS2770

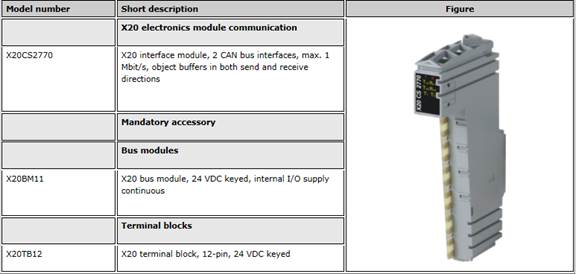

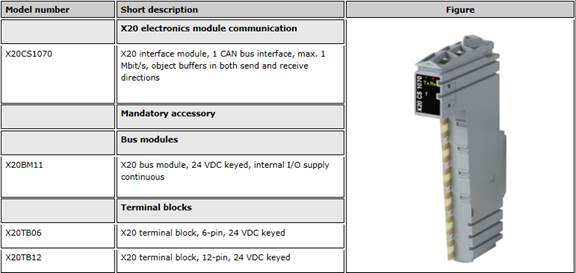

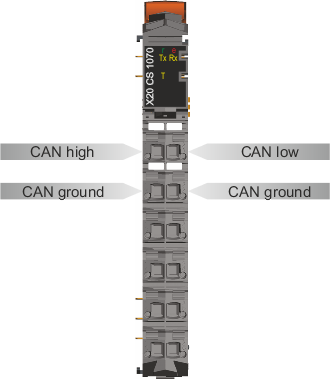

X20CS1070接线：

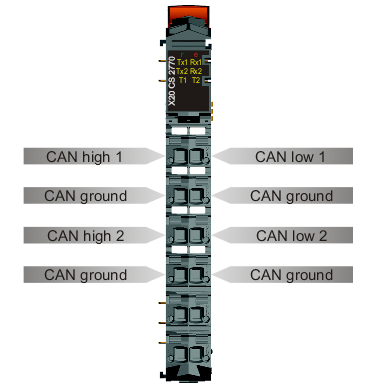

X20CS2770接线

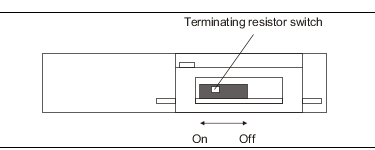

X20CS1070终端电阻
通信模块中集成了一个终端电阻。它可以通过外壳底部的开关来开启和关闭。激活的终端电阻由 "T "型LED指示。

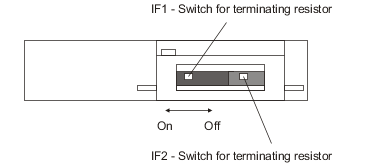

X20CS2770终端电阻
通信模块中集成了两个终端电阻。各个电阻可以通过外壳底部的开关来打开和关闭。一个激活的终端电阻由 "T1 "或 "T2 "的LED指示灯显示。
LED灯状态指示
X20CS1070
LED |
颜色 |
状态 |
说明 |
|
|
r |
绿色 |
关闭 |
模块没有电源 |
单次闪光 |
RESET模式 |
|||
双闪 |
开机模式（固件更新期间）1) |
|||
闪烁 |
PREOPERATIONAL模式 |
|||
开启 |
运行模式 |
|||
e |
红灯 |
关闭 |
模块没有电源或一切正常 |
|
单次闪光 |
发生I/O错误 •CAN总线。警告，被动或关闭 •缓冲区溢出 |
|||
开 |
错误或复位状态 |
|||
e + r |
红色开启/绿色单闪 |
无效的固件 |
||
Tx |
黄色 |
开启 |
该模块正在通过CAN总线接口发送数据。 |
|
Rx |
黄 |
开 |
该模块正在通过CAN总线接口接收数据。 |
|
T |
黄 |
开 |
集成在模块中的端接电阻已打开 |
|
1) |
根据配置的不同，固件更新可能需要几分钟时间。 |
X20CS2770
X20CS2770 - Data sheet V3.28
LED |
颜色 |
状态 |
说明 |
|
|
r |
绿色 |
关闭 |
模块没有电源 |
单次闪光 |
RESET模式 |
|||
双闪 |
开机模式（固件更新期间）1) |
|||
闪烁 |
PREOPERATIONAL模式 |
|||
开启 |
运行模式 |
|||
e |
红灯 |
关闭 |
模块没有电源或一切正常 |
|
单次闪光 |
发生I/O错误 •CAN总线。警告，被动或关闭 •缓冲区溢出 |
|||
开 |
错误或复位状态 |
|||
e + r |
红色开启/绿色单闪 |
无效的固件 |
||
Tx1/2 |
黄色 |
开启 |
该模块正在通过CAN总线接口IF1/IF2发送数据。 |
|
Rx1/2 |
黄 |
开 |
该模块正在通过CAN总线接口IF1/IF2接收数据。 |
|
T1/2 |
黄 |
开 |
用于CAN总线接口 IF1/IF2的集成终端电阻 被打开。 |
|
1) |
根据配置的不同，固件更新可能需要几分钟时间。 |
